สวิทช์แสง (Photo Switch)

หลายๆ ท่านคงเคยเห็นไฟตามท้องถนนว่าใครจะมาค่อยเปิดปิดให้เรา วันนี้เรามีคำตอบมาให้กับท่าน

ความจริงแล้วเราใช้ตัว สวิทช์แสง (Photo switch)ในการเปิดปิดนั้นเอง ซึ่งเราจะมากล่าวถึงหลักการทำงานกัน

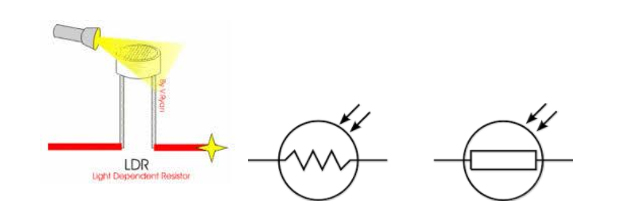

สวิทช์แสง (Photo switch) ใช้หลักการทำงานของความเข้มแสงมา ส่องกระทบกับตัวเซ็นเซอร์ที่เป็น (LDR : Light Dependent Resistor ) ซึ่งคือความต้านทานชนิดที่มีความไวต่อแสงที่มาตกกระทบตัว เมื่อมีแสงมาส่องที่ตัวจะมีค่าความต้านทานลดลงจะสามารถนำกระแสไฟฟ้าได้

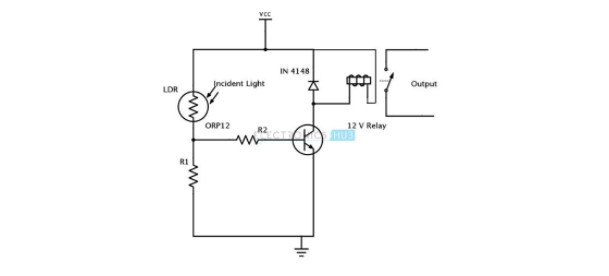

หลังจากนั้นเราก็นำกระแสไฟฟ้าที่สามารถความคุมการไหลได้จากความเข็มแสงมาควบคุมวงจรที่จะไปความคุม Load เช่น Relay , Transistor เป็นต้น เราก็จะได้สวิทช์แสงที่นำมาใช้งานแบบต่างๆได้ โดยเราจะต้องเลือกขนาดของไฟที่จะใช้งานให้ถูกต้อง ยกตัวอย่างเช่น 12 VDC,24VDC,220VAC เป็นต้น

ซึ่งขาที่ต่อใช้งานจะมีอยู่สองชุดหลัก คือ ชุดไฟเลี้ยงตัวสวิทช์ และชุดที่ไปต่อกับ Load ดังรูปด่านล่าง โดยที่เราจะต้องต่อให้ถูกต้องครับ
